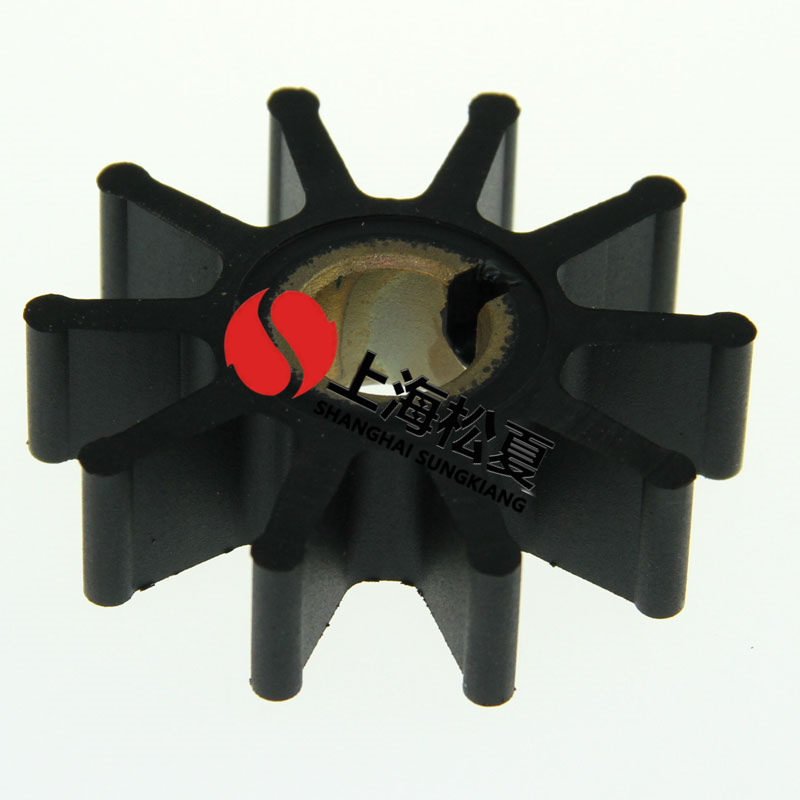

橡膠葉輪性能測試方法
規定1.1橡膠葉輪入口應配置直徑與入口同樣的吸管，且入口水平管段的長短不可超過0.5m。進水口的下方應有一個濾網，但無底閥。吸管的合理長度超過規定的自吸高度，且不超過0.5m。實驗要以要求速度開展（速度差為±2％），水橡膠葉輪啟動10s后需要達到要求速度（若不能以要求速度開展，則實測值之間的誤差速率，特定速率為±3％）。需在指定測試條件下應用直接方式檢測，并且不應選用等效的排氣方法或速率轉換算法。在橡膠葉輪自吸過程中，實驗池水源高度應保持一致。
2.橡膠葉輪的測試過程2.1啟動前將充足的水注入待測水管中，啟動水葉輪，并記錄啟動后的連續運行時間。測量待測水橡膠葉輪的轉速，紀錄水葉輪撤出持續排出水時間。2.3水橡皮葉輪經過試驗后，持續放水后將終止1?2min。確定水橡膠葉輪滿足測試條件后，啟動被測水葉輪，反復流程2次并記錄數據。即將測試的水輪安裝于從水面到較大自吸很高的至少6個不同的自吸高度上，重復流程并記錄數據。（自吸特性曲線測量記錄表）
3.制作要測試的橡膠葉輪的曲線，并測算規定的自吸高度自吸時間：其中：針對第i次測試，橡膠葉輪開始啟動，連續運行時間為第i次測試，橡膠葉輪。持續放水時間計算出不同自吸高度中的自吸時間，隨后制作以自吸時間為橫坐標，自吸高度為縱軸的橡膠葉輪性能曲線。能夠直接地見到葉輪的注水抽吸特性。
